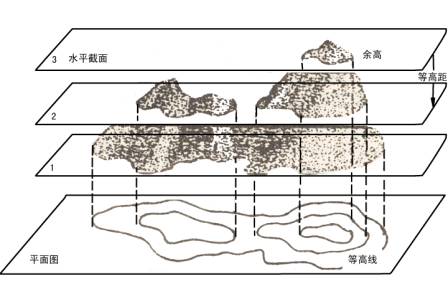

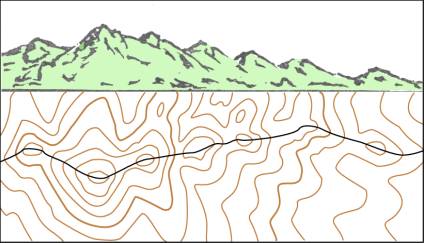

等高线是指地形高度的差距。他们表示哪里有山,哪里有坑谷以及地形的陡缓。在很多公园图中,等高线较少;但也有很多其它公园和森林图中,等高线较多,且高度各异;因此,读懂等高线很重要,因为它在很大程度上影响你的路线选择。相邻两条等高线之间的距离在地图上用等高距表示,通常为2-5米。不同地图,等高距不同。同一幅图上只采用同一等高距。等高线显示地貌的特点:一是在同一条等高线上的各高度相等并各自闭合;二是在同一幅图上,等高线多山就高,等高线少山就低。等高线间隔大的坡度缓,间隔小的坡度大;三是图上等高线的弯曲形状和相应实地地貌的形状相似。如下图所示:

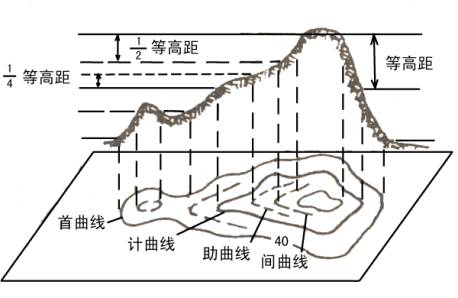

等高线的种类和作用。等高线按其作用不同,分为四种(见下图) ;首曲线是用以显示地貌的基本形态;间曲线是用以显示曲线所不能显示的局部地貌;助曲线是用以显示间曲线还不能显示的局部地貌;计曲线是便于在图上计算高程,从高程面算起,每逢等高距五倍处的首曲线描绘成粗实线。
地貌识别:
在地形图上,通过等高线和地貌符号,来识别地貌的各种形态。

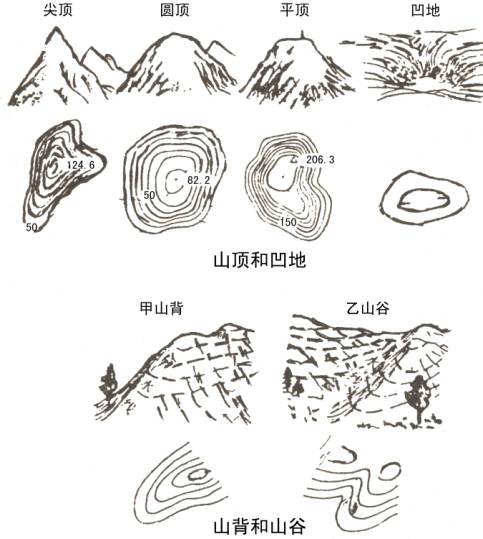

山顶:是以等高线中最小环圈表示,有时用示坡线表示斜坡方向,绘在环圈外侧(见上图) 。
凹地:除环圈形等高线表示外,还必须在环圈内侧绘有示坡线,示坡线在等高线内侧(见上图) 。
山背:等高线向外凸出部分表示山背,各等高线凸出部分顶点的连线为分水线。(见上图)
山谷:等高线向里凹入的部分表示山谷,各等高线凹入部分顶点的连接线为合水线。(见上图)

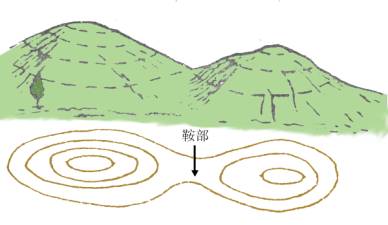

鞍部:图上用一对表示山脊和一对表示山谷的等高线显示(见图) 。
山脊:由若干山顶,鞍部连接的凸棱部分,山脊的最棱线为山脊线(见图) 。

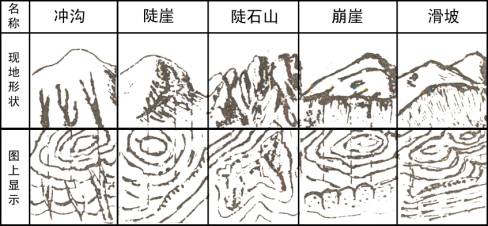

特殊地貌:是指等高线无法显示的地貌。在地图上用特殊符号所示的地貌,如变形地、岩峰、露岩地等(见下图) 。
---------------------
下面我给大家出几道练习用图,大家都来尝试练习一下,将自己的答案出来,大家一起探讨学习,呵呵.
[此贴子已经被作者于2005-2-14 9:08:36编辑过]
图片附件: [图文白话等高线和等高距] kLgc4DRa.jpg (2005-2-14 08:50, 21.59 KB) / 下载次数 401
http://192.9.149.26/attachment.php?aid=655&k=03bfcea61136574c0ea5496ee0bf0b4c&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] caLwrD3d.jpg (2005-2-14 08:51, 19.58 KB) / 下载次数 408
http://192.9.149.26/attachment.php?aid=656&k=57a6fdda5446bca91f2bf0559c21eb8b&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] iz9c3D4b.jpg (2005-2-14 08:52, 36.82 KB) / 下载次数 439
http://192.9.149.26/attachment.php?aid=657&k=221a3a88174bceb81f1d3c91c4921b85&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] pfwxuBSo.jpg (2005-2-14 08:52, 11.56 KB) / 下载次数 419
http://192.9.149.26/attachment.php?aid=658&k=961c57065a2a3a5155ac1cd963e4a1bb&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] MB8Qd5Gv.jpg (2005-2-14 08:53, 21.1 KB) / 下载次数 429
http://192.9.149.26/attachment.php?aid=659&k=770e3aa4bc2549705c5db33c9234fe88&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] kLZ6gC7k.jpg (2005-2-14 08:53, 29.07 KB) / 下载次数 435
http://192.9.149.26/attachment.php?aid=660&k=3009091b0e1c74705b2289208f1ffac2&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] FaT95D42.jpg (2005-2-14 08:54, 12.2 KB) / 下载次数 460
http://192.9.149.26/attachment.php?aid=661&k=ea419cc0681ef7275d69baf3222e9743&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] uyAsfRH5.jpg (2005-2-14 08:54, 24.42 KB) / 下载次数 427
http://192.9.149.26/attachment.php?aid=662&k=7dbe331379bf45a0b82a472fdd78c4d2&t=1734927005&sid=243VvS
作者: 大头 时间: 2005-2-14 08:59

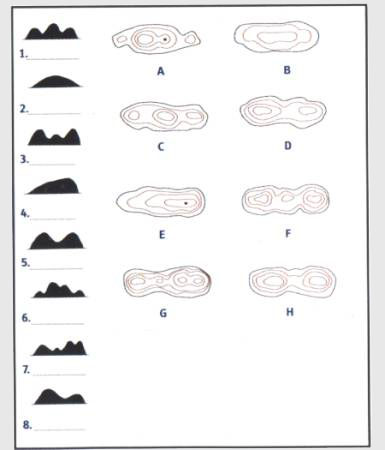

看看下面八个对号入座的图,将答案说一下,这样比较直观,大家讨论啊,呵呵。
此帖要求加精,嘿嘿!
[此贴子已经被作者于2005-2-14 9:10:06编辑过]
图片附件: [图文白话等高线和等高距] fO69msUU.jpg (2005-2-14 09:09, 12.2 KB) / 下载次数 421
http://192.9.149.26/attachment.php?aid=663&k=a83cd793e364ac2566e07c6d0a5897c1&t=1734927005&sid=243VvS
图片附件: [图文白话等高线和等高距] kkaCprn5.jpg (2005-2-14 09:09, 24.42 KB) / 下载次数 383
http://192.9.149.26/attachment.php?aid=664&k=a1038d92c6d49acb9a55336288725c3a&t=1734927005&sid=243VvS
作者: 大头 时间: 2005-2-14 09:15
再出一道自我测试图:

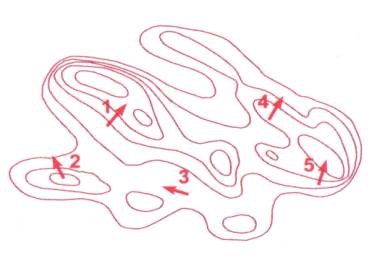

此等高线图上有一些标明数字的箭头,请试说出这些箭头指的方向是地势升高了,还是降低了或是保持同样的高度。
